圓振動篩

圓振動篩

  • 進料粒度:400mm
  • 生產能力:8-800m3/h
  • 適用物料:合金粉、銅粉、礦石、耐火材料、高嶺土、石灰、石英砂、涂料等。
  • 應用范圍:廣泛應用于礦山、建材、交通、能源、化工等行業。
在線咨詢

圓振動篩圓振動篩是一種做圓形振動、多層數、新型振動篩。圓振動篩采用筒體式偏心軸激振器及偏塊調節振幅,物料篩淌線長,篩分規格多,具有結構可靠、激振力強、篩分效率高、振動噪音小、堅固耐用、維修方便、使用安全等特點,該振動篩廣泛應用于礦山、建材、交通、能源、化工等行業的產品分級。

圓振動篩組成部分

圓振動篩主要由篩箱、篩網、振動器及減振彈簧等組成。振動器安裝在篩箱側板上,并由電動機通過三角皮帶帶動旋轉,產生離心慣性力,迫使篩箱振動。如無特殊要求,YA和2YA型為紡織篩面,YAH型為沖孔篩面,各類篩面均能滿足。

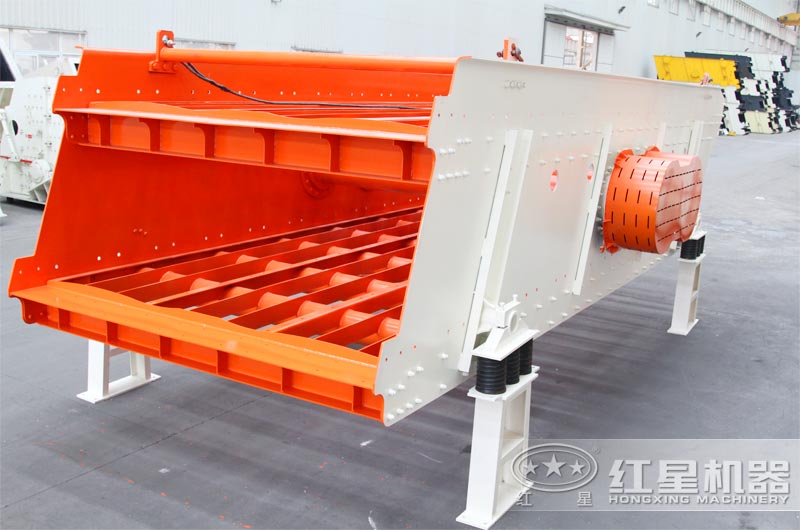

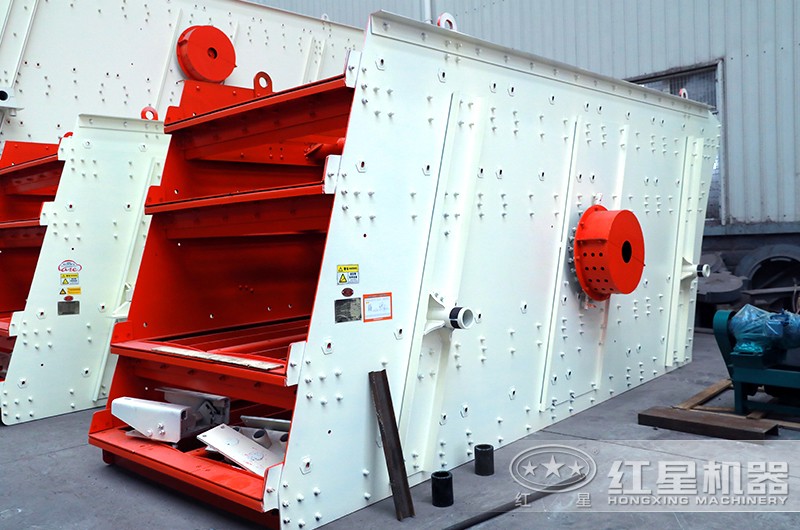

振動篩設備實拍

設備實拍——紅星振動篩

1、由于篩箱振動強烈,減少了物料堵塞篩孔的現象,使篩子具有較高的篩分效率和生產率。

2、構造簡單、拆換篩面方便。

3、篩分每噸物料所消耗的電能少。

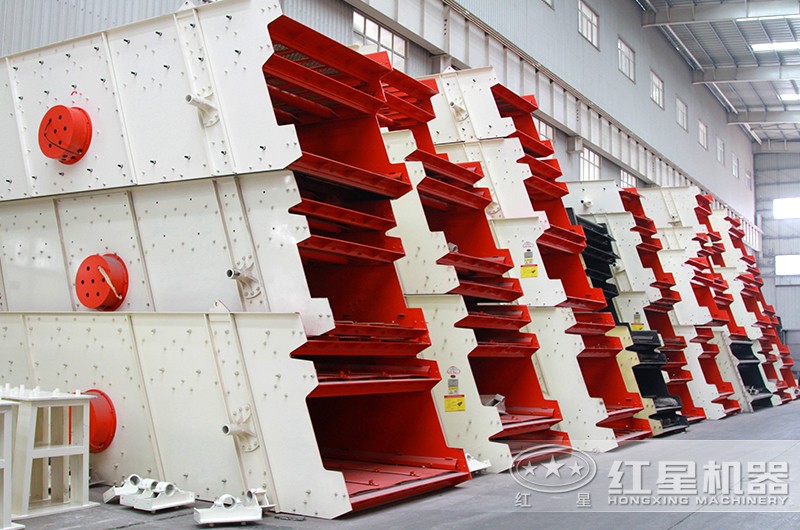

不同規格的振動篩

設備實拍——不同規格的固定式振動篩

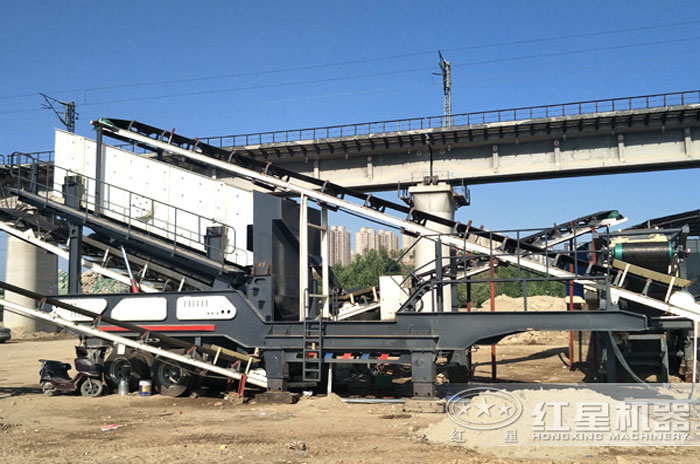

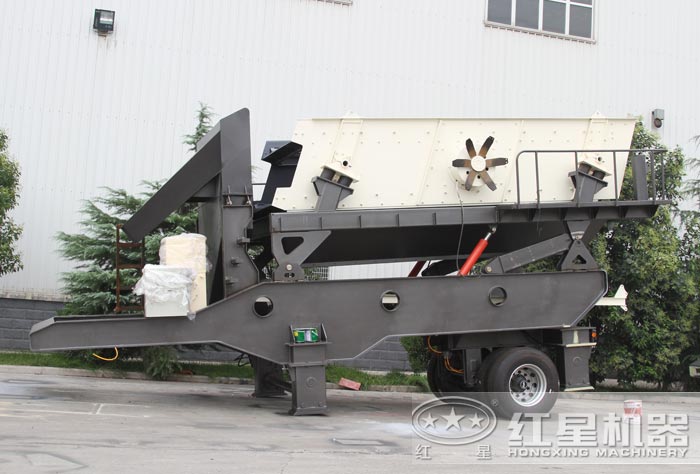

移動式振動篩

設備實拍——輪胎式移動振動篩

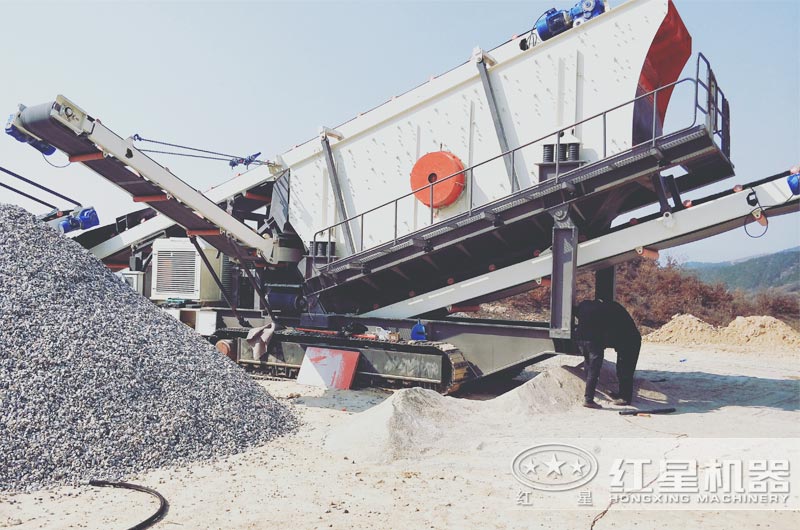

移動振動篩工作現場

現場實拍——履帶式移動振動篩篩分現場

圓振動篩性能優勢

維修方便

圓振動篩采用筒體式偏心軸激振器及偏塊調節振幅,使用維修方便。

壽命長,不易堵孔

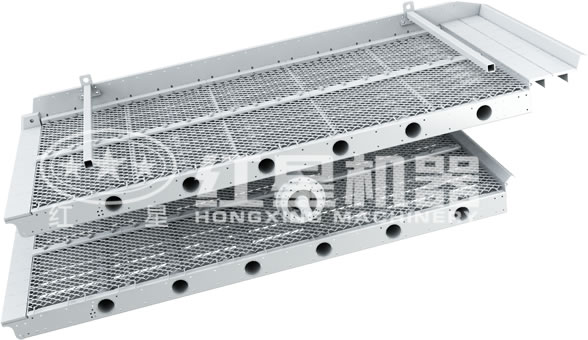

圓振動篩采用彈簧鋼編織篩網或沖孔篩板,使用壽命長,不易堵孔。

噪聲小、過共振區平穩

圓振動篩采用橡膠隔振彈簧,壽命長、噪聲小、過共振區平穩等。

篩分效率高、生產率高

由于篩箱振動強烈,減少了物料堵塞篩孔的現象,使篩子具有較高的篩分效率和生產率。

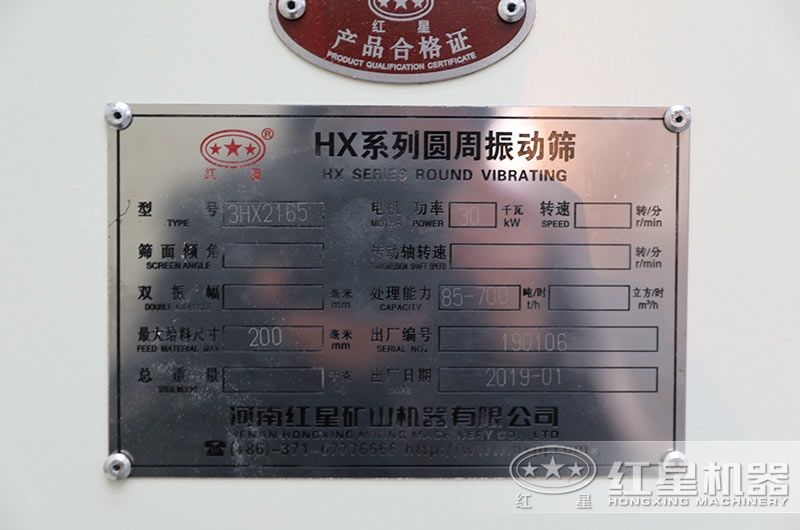

振動篩銘牌

設備實拍——振動篩銘牌

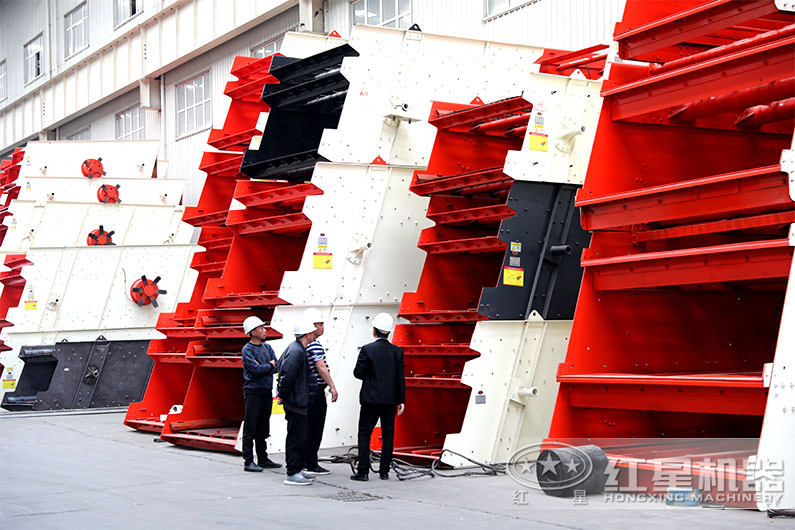

用戶來廠實地考察

車間實拍——用戶來廠考察振動篩現貨

工作原理

電動機經三角帶使激振器偏心塊產生高速旋轉。運轉的偏心塊產生很大的離心力,激發振動篩篩箱產生一定振幅的圓運動,篩上物料在傾斜的篩面上受到篩箱傳給的沖量而產生連續的拋擲運動,物料與振動篩篩面相遇的過程中使小于篩孔的顆粒透篩,從而實現分級。

圓振動篩原理圖

技術參數

  • 圓振動篩
  • HX系列振動篩
  • 輪胎振動篩移動破碎站
  • 履帶式篩分標準型移動破碎站
型號規格 篩網層數 篩網面積(㎡) 篩孔尺寸 最大進料尺寸 處理能力(m³/h) 振動功率(r/min) 雙振幅 電機功率 篩面傾角(°) 篩面規格 (mm) 外形尺寸(長×寬×高)(mm)
2YK1230 2 7.2 4-50 200 12-78 970 6 6P   7.5 20 1200×3000 3430×1860×870
3YK1230 3 10.8 4-50 200 13-80 970 6 6P   7.5 20 1200×3000 3570×1860×1210
2YK1237 2 8.88 4-50 200 15-86 970 6 6P   7.5 20 1200×3700 4050×1860×870
3YK1237 3 13.32 4-50 200 16-90 970 6 6P   7.5 20 1200×3700 4270×1860×1210
2YK1548 2 14.4 5-50 200 22.5-162 970 6 6P   11 20 1500×4800 5420×2210×1230
3YK1548 3 21.6 5-50 200 22.5-162 970 6 6P   15 20 1500×4800 5660×2210×1610
4YK1548 4 28.8 5-50 200 22.5-162 970 6 6P   18.5 20 1500×4800 6230×2210×2060
2YK1854 2 19.44 5-80 200 32-312 970 6 6P   22 20 1800×5400 5960×2550×1420
3YK1854 3 29.16 5-80 200 32-312 970 6 6P   22 20 1800×5400 6260×2550×1780
4YK1854 4 38.88 5-80 200 32-336 970 6 6P  22 20 1800×5400 6830×2550×2160
2YK2160 2 25.2 5-100 200 50-475 970 6 6P   30 20 2100×6000 6720×2840×1530
3YK2160 3 37.8 5-100 200 50-475 970 6 6P  30 20 2100×6000 7030×2840×1910
4YK2160 4 50.4 5-100 200 50-497 970 6 6P   37 20 2100×6000 7300×2840×2380
2YK2460 2 28.8 5-100 200 65-550 970 6 6P   30 20 2400×6000 7020×3140×1530
3YK2460 3 43.2 5-100 200 70-620 970 6 6P   37 20 2400×6000 7300×3140×1910
4YK2460 4 57.6 5-100 200 80-680 970 6 6P   45 20 2400×6000 7600×3140×2380
2YK2866 2 31 5-100 200 70-650 970 6 6P   37 20 2800×5600 6650×4320×1620
3YK2866 3 47 5-100 200 80-700 970 6 6P   45 20 2800×5600 6650×4320×2120
4YK2866 4 62 5-100 200 90-750 970 6 6P   55 20 2800×5600 6650×4320×2620
2YK2870 2 39.2 5-100 200 70-680 750 6 8P   22×2 20 2800×7000 7600×4320×1620
3YK2870 3 58.8 5-100 200 80-720 750 6 8P   22×2 20 2800×7000 7800×4320×2120
2YK2873 2

39.2

5-100 200 70-680 750 6 6P   37 20 2800×6440 7600×4320×1620
3YK2873 3 58.8 5-100 200 80-720 750 6 6P   45 20 2800×6440 7800×4320×2120
4YK2873 4 58.8 5-100 200 90-950 750 6 6P   55 20 2800×6440 7800×4320×2120

注:產量根據不同物料,進料粒度等因素其結果將有所不同

型號 篩網層數 篩面傾角 (°) 電機功率 (kw) 振動頻率 (r/min) 最大進料尺寸 (mm) 處理能力(t/h) 外形尺寸 (長×寬×高)
2HX1545 2 18 15 780-900 200 45-500 5380×2295×1410
3HX1545 3 18 18.5 780-900 200 55-500 5575×2295×1990
4HX1545 4 18-20 22 780-900 200 65-500 5765×2295×1990
2HX1855 2 18 18.5 780-900 200 55-600 5680×2565×1450
3HX1855 3 18 22 780-900 200 65-600 5900×2565×2110
4HX1855 4 18-23 22 780-900 200 75-600 6030×2565×2500
2HX2165 2 18 30 780-900 200 65-700 7160×2990×1690
3HX2165 3 18 30 780-900 200 75-700 7380×2990×2365
4HX2165 4 18-23 37 780-900 200 85-700 7430×2990×2500
2HX2465 2 18 37 780-900 200 80-800 7160×3290×1690
3HX2465 3 18 37 780-900 200 90-800 7380×3290×2365
4HX2465 4 18-23 37 780-900 200 100-800 7430×3290×2500
2HX2765 2 18 37 780-900 200 100-900 7180×3570×1805
3HX2765 3 18 45 780-900 200 110-900 7390×3570×2445
4HX2765 4 18-23 45 780-900 200 120-900 7480×3570×2715
2HX3065 2 18 37 780-900 200 110-1200 7180×3870×1805
3HX3065 3 18 45 780-900 200 120-1200 7390×3870×2445
4HX3065 4 18-23 45 780-900 200 130-1200 7480×3870×2715
2HX3075 2 18 22×2 780-900 300 120-1300 8700×4055×1980
3HX3075 3 18 37×2 780-900 300 130-1300 8940×4120×2720

注:產量根據不同物料,進料粒度等因素其結果將有所不同

型號 HX3S1848 HX3S1860 HX3S2160
運輸長度 10280 11480 11480
運輸寬度 2830 2830 3150
運輸高度 4350 4350 4350
最大長度 11100 11800 11800
最大寬度 3600 3600 3970
最大高度 6000 6000 6500
重量 16 18 19
輪胎配置 并裝雙軸 并裝雙軸 并裝雙軸
振動篩型號 3YZS1848 3YZS1860 3YZS2160
型號 ST673 ST993 ST1303
運輸外形尺寸 長度 11000mm 12500mm 12500mm
寬度 3800mm 4000mm 4000mm
高度 3800mm 3900mm 3900mm
重量 28t 33t 38t
給料輸送機 尺寸(寬×長) 1000×10000mm 1000×10000mm 1000×13000mm
給料高度 2560mm 2680mm 2700mm
振動篩 型號 3HX1545 3HX1855 3HX2160
篩網層數 3 3 3
篩底輸送機 尺寸(寬×長) 1000×7400mm 1000×7500mm 1000×7500mm
出料高度 3380mm 3460mm 3460mm
粗料輸送機 尺寸(寬×長) 500×5600mm 650×5800mm 650×5800mm
出料高度 3430mm 3570mm 3570mm
中料輸送機 尺寸(寬×長) 500×5300mm 650×5400mm 650×5400mm
出料高度 3150mm 3250mm 3250mm
細料輸送機 尺寸(寬×長) 500×5600mm 650×5800mm 650×5800mm
出料高度 3030mm 3080mm 3080mm
轉接輸送機 尺寸(寬×長) 500×2000mm 650×2000mm 650×2000mm
出料高度 2130mm 2130mm 2130mm
柴油發動機 功率 75kw 75kw 96kw
制造商 卡特帕金斯 卡特帕金斯 卡特帕金斯
整機 功率 54kw 57.5kw 65.5kw
控制方式 有線/無線(選配) 有線/無線(選配) 有線/無線(選配)
